Jak geometria auta i ustawienie czujników wpływają na poprawność kalibracji ADAS

Samochód po naprawie blacharskiej, wymianie elementów nadwozia lub poważniejszej ingerencji w podwozie często wraca na drogę z pozornie sprawnym układem kierowniczym i wzorowo działającym zawieszeniem. Mimo to zaawansowane systemy wsparcia kierowcy, takie jak aktywny asystent pasa ruchu czy układ automatycznego hamowania awaryjnego, zaczynają reagować w sposób nieprzewidywalny. Powodem takiego stanu jest najczęściej utrata precyzyjnego zestrojenia wrażliwej elektroniki z fizycznymi parametrami auta. Przywrócenie pełnego bezpieczeństwa jazdy wymaga uwzględnienia faktu, że każda ingerencja w strukturę nośną zmienia punkt odniesienia dla pokładowych radarów, kamer oraz lidarów monitorujących drogę.

Wpływ geometrii nadwozia i zawieszenia na odczyty czujników

Poprawne działanie układów ADAS zależy od perfekcyjnego zgrania elementów optycznych z fizyczną trajektorią ruchu auta. Głównym punktem odniesienia dla wszystkich algorytmów analizujących otoczenie jest oś geometryczna jazdy. Wartość ta jest bezpośrednio wyznaczana przez zbieżność kół tylnej osi pojazdu. Kamery zamontowane za przednią szybą oraz radary ukryte w pasie przednim muszą być ustawione ściśle równolegle do tej wirtualnej linii. Oczekiwana tolerancja błędu montażowego wynosi zazwyczaj zaledwie ułamki stopnia. Przekroczenie tych rygorystycznych parametrów sprawia, że nawet minimalna zmiana geometrii nadwozia zaburza kierunek analizy otoczenia, prowadząc do błędnych interpretacji przesyłanych danych.

Przeczytaj również: Diagnostyka komputerowa samochodów - na czym polega i kiedy się ją stosuje

Regulacja kątów zawieszenia, wymiana zużytych amortyzatorów, naprawa układu kierowniczego czy montaż ogumienia o innym profilu bezpośrednio wpływają na wysokość prześwitu oraz kąt pochylenia karoserii. Zmodyfikowane położenie urządzeń skanujących sprawia, że komputer pokładowy źle ocenia odległość od poprzedzających aut lub nie potrafi utrzymać samochodu w osi pasa ruchu. Mechanika pojazdowa oparta na nowych technologiach wymusza weryfikację geometrii podwozia przed jakąkolwiek próbą ustawiania elektroniki.

Przeczytaj również: Wymiana płynów - podstawowa usługa w serwisie samochodowym

Dodatkowym czynnikiem ryzyka jest ingerencja w samo poszycie zewnętrzne samochodu. Standardowa wymiana przedniej szyby potrafi przesunąć soczewkę kamery o 0,1 do 0,5 milimetra względem fabrycznego mocowania. Podobne konsekwencje niesie za sobą demontaż zderzaka kryjącego radar aktywnego tempomatu podczas lakierowania naprawczego. Układ, który obserwuje świat pod zmienionym kątem, traci zdolność prawidłowego pozycjonowania linii drogowskazów oraz identyfikowania rzeczywistego zagrożenia kolizją.

Przeczytaj również: Czym zajmuje się mechanik samochodowy?

Procedury kalibracji i skutki błędnych ustawień systemu

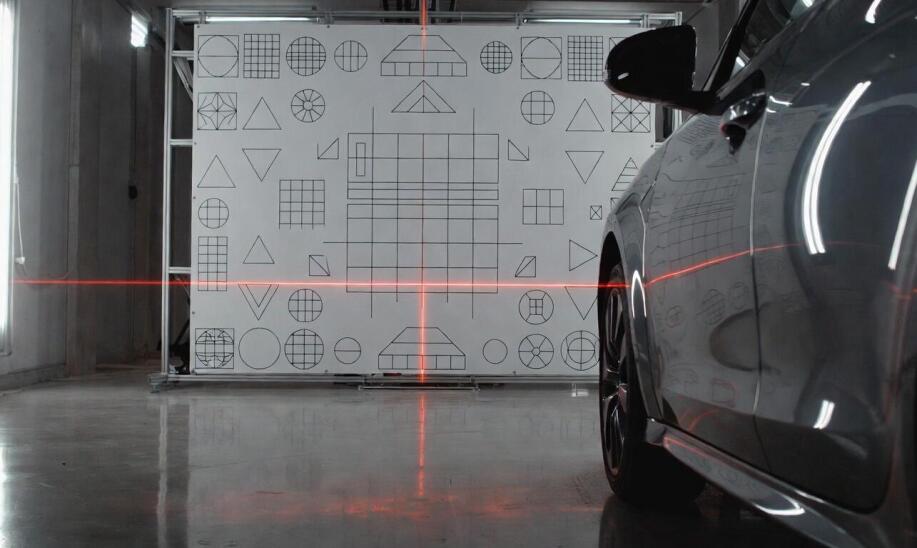

Przywrócenie prawidłowych wartości pomiarowych wymaga zastosowania odpowiednich procedur serwisowych. Ostateczny wybór metody zawsze zależy od specyfikacji narzuconej przez producenta konkretnego modelu pojazdu. Kalibracja statyczna odbywa się w zamkniętych warunkach warsztatowych na idealnie wypoziomowanym stanowisku. Proces ten trwa zazwyczaj od 30 do 90 minut. Mechanicy używają tu specjalistycznych tablic z wzorami geometrycznymi, dalmierzy laserowych i reflektorów radarowych, które pozwalają układom optycznym na ponowne zdefiniowanie punktów referencyjnych względem karoserii.

Zupełnie odmienny przebieg ma kalibracja dynamiczna, polegająca na przeprowadzeniu precyzyjnej jazdy testowej. Procedura ta wymaga pokonania dystansu od 5 do 40 kilometrów przy zachowaniu ściśle określonej prędkości. Odbywa się to na drodze o dobrze widocznym oznakowaniu poziomym i przy sprzyjających warunkach atmosferycznych. Oprogramowanie uczy się wtedy na nowo otoczenia podczas płynnego ruchu, korygując swoje ustawienia na podstawie mijanej infrastruktury. Część zaawansowanych technologicznie aut wymusza zastosowanie obu metod jedna po drugiej.

Zignorowanie konieczności ponownego zestrojenia czujników szybko skutkuje pojawieniem się niebezpiecznych objawów podczas codziennej jazdy. Kierowca najczęściej doświadcza nagłych prób hamowania awaryjnego, ponieważ źle zorientowany radar bierze pojazd jadący sąsiednim pasem za przeszkodę znajdującą się na torze jazdy. Często pojawiają się również fałszywe ostrzeżenia akustyczne o niezamierzonej zmianie kierunku. Takie działanie bezpośrednio zagraża bezpieczeństwu pasażerów poprzez generowanie nieprzewidywalnych zachowań elektroniki, które mogą zaskoczyć osobę prowadzącą auto w najmniej odpowiednim momencie.

Integracja systemów wspomagania jazdy z fizyczną strukturą współczesnego pojazdu jest niezwykle głęboka. Wszelkie prace związane z przywracaniem fabrycznych parametrów układów optycznych domykają cały proces kompleksowej naprawy powypadkowej lub eksploatacyjnej. Staje się to równie krytycznym etapem co precyzyjne dokręcenie śrub układu nośnego czy idealne spasowanie elementów blacharskich. Profesjonalne placówki naprawcze, takie jak firma Iwan Serwis, której domeną jest mechanika samochodowa w Siemiatyczach, traktują weryfikację czujników jako nieodłączny warunek wydania sprawnego pojazdu. Tylko całkowicie spójny obraz otoczenia daje pewność, że wbudowane mechanizmy ochronne poprawnie odczytają sytuację na drodze i zareagują z odpowiednim wyprzedzeniem.
