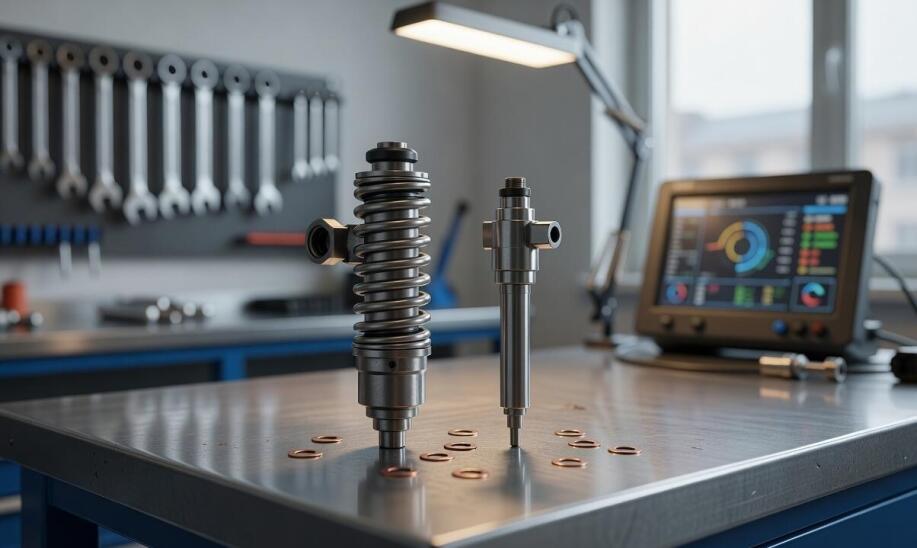

Konstrukcja integrująca kontra szyna ciśnieniowa — czym pompowtryskiwacz różni się mechanicznie od wtrysku Common Rail

Spis treści

• Architektura układów i mechanika ciśnienia
  • Konstrukcja integrująca sekcję z rozpylaczem
  • Szyna ciśnieniowa i rozdzielenie ról
• Eksploatacja, kultura pracy i ocena usterek
  • Wpływ wielofazowości wtrysku na akustykę
  • Analiza parametrów bieżących
  • Odporność na zabrudzenia i zużycie materiału
• Świadoma interpretacja sygnałów ostrzegawczych

Przejście producentów silników wysokoprężnych z mechanicznych pomp wtryskowych na systemy elektronicznie sterowane zrewolucjonizowało rynek motoryzacyjny na przełomie lat dziewięćdziesiątych i dwutysięcznych. Inżynierowie stanęli przed wyzwaniem drastycznego podniesienia ciśnienia roboczego paliwa, aby spełnić rosnące normy emisji spalin i poprawić dynamikę pojazdów. W odpowiedzi na te potrzeby wykształciły się dwie dominujące ścieżki technologiczne. Koncern Volkswagen już pod koniec lat osiemdziesiątych rozpoczął wdrażanie autorskiego systemu bazującego na indywidualnych elementach tłoczących dla każdego cylindra. Z kolei rok 1997 przyniósł rynkowy debiut zupełnie odmiennej koncepcji – pierwszego seryjnego zastosowania układu ze wspólną listwą w modelach Alfa Romeo wyposażonych w silniki JTD. Walka tych dwóch standardów ukształtowała obraz współczesnej mechaniki diesla.

Architektura układów i mechanika ciśnienia

Obie technologie opierają się na całkowicie odmiennym podejściu do zarządzania dawką i ciśnieniem oleju napędowego. Wymaga to odrębnych procedur serwisowych oraz innej aparatury pomiarowej na stanowiskach testowych.

Przeczytaj również: Wypalanie filtra DPF. Wszystko co powinieneś wiedzieć

Konstrukcja integrująca sekcję z rozpylaczem

W systemie Pumpe-Düse zrezygnowano z centralnej pompy wysokiego ciśnienia na rzecz przeniesienia całego procesu bezpośrednio nad komorę spalania. Pompa i wtryskiwacz tworzą jeden zwarty podzespół osadzony głęboko w głowicy silnika. Głównym źródłem napędu tego układu jest wałek rozrządu, który za pośrednictwem masywnych dźwigienek naciska na sprężynę i tłoczek elementu wtryskowego. W fazie sprężania ten mechaniczny nacisk generuje ekstremalne ciśnienie robocze osiągające punktowo nawet 2200 barów. Elementem sterującym momentem rozpoczęcia i zakończenia dawkowania jest boczny zawór elektromagnetyczny. Właściwie diagnozowane pompowtryskiwacze oddają moc bardzo gwałtownie, co wynika ze sztywnego powiązania przyrostu ciśnienia z obrotami wałka krzywkowego. Awaria nawet jednego elementu mechanicznego w tej ciasnej architekturze zaburza kulturę pracy całego rzędu cylindrów.

Przeczytaj również: Jaki olej należy stosować w silnikach zasilanych systemem Common Rail?

Szyna ciśnieniowa i rozdzielenie ról

Zupełnie inną drogą poszli inżynierowie rozwijający system z zasobnikiem rurowym. Architektura ta całkowicie odseparowuje proces wytwarzania ciśnienia od momentu fizycznego podania paliwa do cylindra. Główna pompa wysokiego ciśnienia, napędzana z rozrządu, ma tylko jedno zadanie – wtłoczyć olej napędowy do grubej, kutej listwy. Wewnątrz tego akumulatora paliwo jest stale utrzymywane w gotowości pod ciśnieniem od 1350 do ponad 2000 barów, niezależnie od aktualnego położenia wału korbowego. Dopiero z listwy poprowadzone są krótkie przewody do indywidualnych wtryskiwaczy elektromagnetycznych lub piezoelektrycznych. Taka separacja pozwala sterownikowi silnika na dowolne dzielenie dawki paliwa na mikrowtryski, co diametralnie zmienia charakterystykę procesu spalania. Specjaliści z Common Rail Kotlewski Serwis podkreślają, że utrzymanie stałych parametrów w zasobniku wymaga bezbłędnej pracy zaworów regulacyjnych oraz czujników na samej listwie.

Przeczytaj również: Co zużywa się najszybciej w silniku diesla?

Eksploatacja, kultura pracy i ocena usterek

Wybór konkretnego rozwiązania technologicznego rzutuje na codzienne wrażenia z jazdy kierowcy. Determinuje również listę specyficznych usterek pojawiających się przy wyższych przebiegach pojazdu.

Wpływ wielofazowości wtrysku na akustykę

Starsze jednostki z grupy VAG słyną z bardzo twardej pracy i odczuwalnych wibracji przenoszonych na karoserię. Ten metaliczny stukot wynika bezpośrednio z mechanicznej natury układu pompującego. Jednorazowe wtłoczenie dużej dawki paliwa wywołuje niemal wybuchowy przyrost ciśnienia w komorze spalania. W opozycji do tego zjawiska stoi technologia zasobnikowa. Dzięki wielofazowości układ ze wspólną szyną realizuje wtryski pilotażowe przed podaniem głównej dawki, co wstępnie ogrzewa wnętrze cylindra. Zapłon przebiega łagodnie, a jednostka wysokoprężna pracuje znacznie ciszej.

Analiza parametrów bieżących

Rozbieżności konstrukcyjne wymuszają odmienne podejście do sprawdzania układów. Diagnostyka systemów z listwą opiera się w głównej mierze na odczycie rzeczywistego ciśnienia w szynie oraz na analizie korekt dawek paliwa. Jeśli wtryskiwacz odprowadza zbyt dużo paliwa na przelew, elektronika kompensuje to wydłużeniem czasu otwarcia na sąsiednich cylindrach. W konstrukcjach integrujących mechanik nie ma wglądu w ciśnienie wspólne. Badanie silnika skupia się na wartościach czasu reakcji cewki elektromagnetycznej. Opóźnienia w zamykaniu zaworu bezpośrednio wskazują na zatarcie elementów przesuwnych wewnątrz podzespołu.

Odporność na zabrudzenia i zużycie materiału

Oba systemy wykazują inną tolerancję na jakość tankowanego oleju napędowego. Konstrukcje zespolone mają minimalnie wyższą odporność na drobne zanieczyszczenia ze względu na większą siłę tłoczącą i odmienne tolerancje pasowania. Z drugiej strony systemy listwowe są skrajnie wrażliwe na opiłki metalu z łuszczącej się pompy, które błyskawicznie blokują mikroskopijne otwory w iglicach wtryskiwaczy. Długotrwała praca starszego układu mechanicznego VAG często prowadzi do wycierania się gniazd osadzenia w głowicy silnika, co skutkuje przedostawaniem się paliwa do oleju. Rozwiązania zasobnikowe jako elementy statyczne nie generują tak destrukcyjnych naprężeń bocznych.

Świadoma interpretacja sygnałów ostrzegawczych

Zrozumienie kluczowych różnic między technologiami zasilania ułatwia kierowcy wychwycenie pierwszych niepokojących objawów. Twarde stukanie narastające proporcjonalnie do obrotów silnika niemal zawsze demaskuje mechaniczne zużycie krzywek lub dźwigienek w systemach z indywidualną pompą. Z kolei wydłużony czas rozruchu, gaśnięcie jednostki pod dużym obciążeniem oraz miękkie falowanie obrotów na biegu jałowym to podręcznikowe objawy utraty szczelności lub wahań ciśnienia w systemach z listwą. Wczesna identyfikacja usterki na podstawie samego zachowania auta pozwala uniknąć poważnych uszkodzeń termicznych głowicy i układu korbowo-tłokowego.
